在現今越來越強調環保節能的法規要求下，新一代的產品需要具備高效的性能，在永磁無刷電機驅動上亦是如此，除了高效率的電機外，電子組件及驅動算法也必須盡可能的高效。

為此靈動微推出了電機驅動及控制專用的MM32SPIN2x系列，工作頻率最高達96MHz，單指令周期32位硬件乘法器，單指令周期32位硬件除法器，硬件開方(32bit)，包含2個12位的ADC、5個比較器、4個運算放大器，擁有啟動快速、超高轉速、內建比較器等優勢。

為了方便電機控制，MM32SPIN2x新增了PWM脈沖寬度調制模塊。可以控制高級定時器TIM1輸出的PWM波形，生成六步方波驅動電機運轉。該模塊支持自動換相屏蔽，電流補償和電流保護功能。

PWM控制可以實現如下功能：
•自動換相屏蔽生成六步方波，開關極性與TIM1設置一致
•電流補償，換相時可以開啟電流自動補償
•電流保護，過流立刻切斷輸出

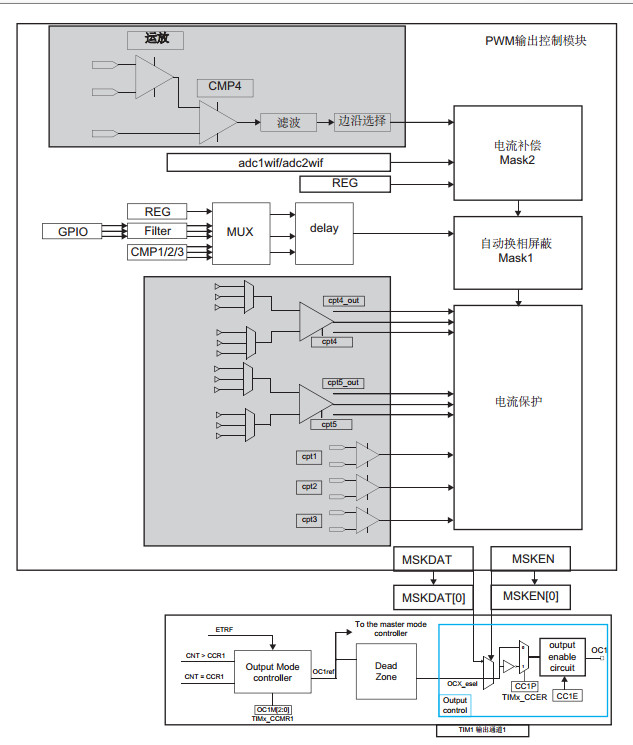

PWM控制模塊框圖

靈動微MM32SPIN2x系列

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	USB 2.0FS	CAN 2.0B	12b ADC	12b DAC	COMP	OPA	DIV	MOSFET
MM32SPIN	Cortex-M0	MM32SPIN25TW	TSSOP20	32KB	4KB	96MHz	15	N	N	10	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN25PT	LQFP32	32KB	4KB	96MHz	25	N	N	11	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN25PF	LQFP48	32KB	4KB	96MHz	40	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PT	LQFP32	128KB	8KB	96MHz	25	N	N	11	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PF	LQFP48	128KB	8KB	96MHz	40	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PS	LQFP64	128KB	8KB	96MHz	56	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN222C	QFN32	64KB	8KB	96MHz	11	N	N	6	N	Y	N	N	2A
MM32SPIN	Cortex-M0	MM32SPIN220B	QFN32	64KB	8KB	96MHz	10	N	N	8	N	Y	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN25NF	QFN48	32KB	8KB	96MHz	40	N	N	16	N	N	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN27PQ	QFN44	128KB	12KB	96MHz	36	N	N	16	N	N	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN27NF	QFN48	128KB	12KB	96MHz	40	N	N	16	N	N	N	N	N

關于靈動微
靈動微電子成立于2011年，是中國本土領先的通用32位MCU產品及解決方案供應商。靈動微電子的MCU產品以MM32為標識，基于A r m C o r t e x-M系列內核，自主研發軟硬件和生態系統。目前已量產200多款型號，累計交付超2億顆，在本土通用32位MCU公司中位居公司前列。客戶涵蓋智能工業、汽車電子、通信基建、醫療健康、智慧家電、物聯網、個人設備、手機和電腦等應用領域。靈動微電子是中國為數不多的同時獲得了Arm-KEIL、IAR、SEGGER國際權威組織官方支持的本土MCU公司，并建立了獨立、完整的通用MCU生態體系，可以為客戶提供從硬件芯片到軟件算法、從參考方案到系統設計的全方位支持。靈動微一級代理英尚微電子支持提供例程、開發板測試等技術。


更多詳情點擊該鏈接：http://m.cfarsoft.com/list-675-1.html
