鋰電池組保護芯片HSM12X0系列

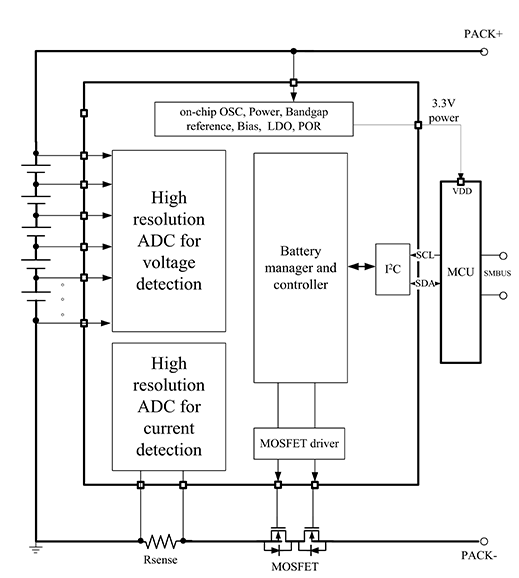

鋰電池組保護芯片HSM12X0系列包括HSM1220、HSM1230和HSM1240。該系列芯片內部集成了高精度ADC可以對電池組的電壓、電流以及溫度信號進行采集并通過I2C接口將數據傳遞給主機微控制器。該芯片還具有簡單的過壓保護、欠壓保護、過流保護以及短路保護，支持被動均衡。
HSM12X0 系列芯片可作為3-15 節串聯電池組監控和保護解決方案的一部分。通過I2C 通信，MCU 可以使用HSM12X0 來執行電池管理功能，例如監測（電池電壓、電池組電流、電池組溫度）、保護（控制充電/放電FET）以及電池組均衡功能等。集成的模數轉換器可實現MCU 對電池組關鍵參數（電壓、電流以及溫度）的純數字讀取，這些參數的校準在制造過程中處理。HSM12X0 在設計時充分考慮了低功耗要求，既可通過使能/禁用集成電路IC 中的子模塊來控制整個芯片的功耗，又可以利用SHIP 模式將電池組切換至超低功耗狀態。
| 特性 |
• 附加特性 |
 |
| • 模擬前端AFE監控特性 |
- 集成的電池均衡場效應晶體管FET |
| - 純數字接口 |
- 充電、放電低側NCH FET驅動器 |
| - 一個14bitADC測量電池電壓、芯片片內溫度和片外溫度 |
- 到主機微控制器的警報中斷 |
| - 一個16bitADC測量電池組電流（庫倫電荷計數器） |
- 2.5V或3.3V的LDO輸出 |
| - 支持多達三個熱敏電阻（103AT） |
- 無需EEPROM編程 |
| • 硬件保護特性 |
- 高電源電壓最大絕對值（高達108V） |
| - 放電過流（OCD） |
- 簡單I2C兼容接口（循環冗余校驗（CRC）選項） |
| - 放電短路（SCD） |
- 支持亂序上下電 |
| - 過壓（OV） |
應用 |
| - 欠壓（UV） |
• 電動自行車等輕型電動車輛 |
| - 次級保護器故障檢測 |
• 電動工具、園藝工具 |
| |
• 不間斷電源（UPS）等儲能系統 |
| |
• 12V，18V，24V，36V和48V等各類電池組 |
|
